2.3.2. 采用GAN 生成手写数字#

我们从架构图入手，构建一个GAN。真实图像由我们在第2.2节中使用过的MNIST数据集提供。生成器的任务是生成相同大小的手写数字图像。随着训练的进展，我们希望生成的图像越来越真实，并可以骗过判别器。首先，让我们创建一个新的Note并导入所需的库。

chapter_2_3_2_01.py#

import random

import pandas
import numpy as np
import torch
import torch.nn as nn
import matplotlib.pyplot as plt
from torch.utils.data import Dataset

数据类

我们将使用之前创建的MnistDataset类加载数据集，对于数据集中的每个样本，我们将获得一个代表实际数字的标签、一个归一化的图像像素值张量，以及一个独热目标张量。另外，我们为MnistDataset类添加一个plot_image方法，它将对数据集中的图像进行可视化。我们可以通过绘制样本图像，测试Dataset类是否可以正常工作。

chapter_2_3_2_02.py#

import matplotlib.pyplot as plt

from chapter_2_2_4_03 import MnistDataset as Dataset


class MnistDataset(Dataset):
    """
    通过继承,复用2.2 章节中重复的代码
    """

    def plot_image(self, index):
        img = self.data_df.iloc[index, 1:].values.reshape(28, 28)
        plt.title("label = " + str(self.data_df.iloc[index, 0]))
        plt.imshow(img, interpolation='none', cmap='Blues')
        plt.show()


mnist_dataset = MnistDataset('../data/mnist_train.csv')
if __name__ == '__main__':
    mnist_dataset.plot_image(0)

如图2-56所示，我们成功绘制了数据集中第一个样本的图像，它的标签是5。下面让我们开始用PyTorch搭建生成对抗网络模型吧！

MNIST判别器

我们先编辑判别器，GAN里面的判别器其实也是一个分类器。跟之前一样，它是一个继承自nn.Module的神经网络。我们按照PyTorch所需要的方式初始化网络，并创建一个forward() 函数。以下是判别器的构造函数。

chapter_2_3_2_03.py#

from torch import nn


class Discriminator(nn.Module):
    """
    判别器
    """

    def __init__(self):
        super().__init__()
        self.model = nn.Sequential(
            nn.Linear(784, 200),
            nn.Sigmoid(),
            nn.Linear(200, 1),
            nn.Sigmoid()
        )

    def forward(self, inputs):
        return self.model(inputs)

网络本身很简单。它在输入层有784个节点，因为输入是由28×28=784个像素组成的。在最后一层，其输出是单个值。当该值为1表示为真，该值为0则表示为伪。隐藏的中间层有200个节点，我们采用nn.Sequential将这些网络层按顺序堆叠起来。

测试判别器

在任何机器学习架构中，对重要组件的测试都很有必要。在构建生成器之前，我们先测试判别器，确保它至少能将真实图像与随机噪声区分开。我们定义一个生成随机噪声的函数generate_random() ，它将生成指定尺寸的0-1之间的随机数张量。

chapter_2_3_2_04.py#

import torch


def generate_random(size):
    random_data = torch.rand(size)
    return random_data

和之前一样，我们需要定义损失函数和优化器，在这里我们采用MSELoss损失函数和SGD优化器，同时也创建counter和progress用于记录和输出训练进程。以下为测试判别器的代码。对于训练集中的真实图像，奖励判别器将训练数据判别为真，也就是目标输出1.0。对于每个生成数据样本，我们使用generate_random(

生成一幅由随机像素值组成的反例图像。我们训练判别器识别这些伪造数据，目标输出为0.0。

chapter_2_3_2_05.py#

import torch
from torch import nn

from chapter_2_2_4_03 import train_dataset
from chapter_2_3_2_03 import Discriminator
from chapter_2_3_2_04 import generate_random

# 判别器
discriminator = Discriminator()
# 损失函数
loss_function = nn.MSELoss()
# 优化器
optimizer = torch.optim.SGD(discriminator.parameters(), lr=0.01)
counter = 0
progress = []

for label, image_data_tensor, target in train_dataset:
    # 用真实数据、标签1.0训练判别器
    output = discriminator(image_data_tensor)
    real_loss = loss_function(output, torch.FloatTensor([1.0]))

    # 用随机数据、标签0.0训练判别器
    output = discriminator(generate_random(784))
    fake_loss = loss_function(output, torch.FloatTensor([0.0]))

    # 反向传播，更新参数
    loss = real_loss + fake_loss
    optimizer.zero_grad()
    loss.backward()
    optimizer.step()

    counter += 1
    if counter % 500 == 0:
        progress.append(real_loss.item() + fake_loss.item())
    if counter % 10000 == 0:
        print('counter = ', counter)

训练过程中的损失值变化图如下所示，损失值下降并一直保持接近0的值，符合我们的预期。

MNIST生成器

下面我们开始搭建生成器网络。我们希望它的输出能骗过判别器，生成跟MNIST数据集中图像格式相同的、包含28×28=784像素的图像，这意味着输出层需要有784个节点。

生成器的隐藏层不需要局限于一个特定的大小，不过这个大小应该满足学习的需要，同时，需要配合判别器的学习速度。基于这些考量，许多人从反转判别器的构造入手来设计生成器。

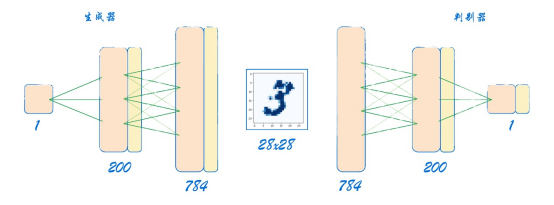

反转后的网络的输出层有784个节点，隐含层有200个节点，输入层有1个节点，如图2-58所示，生成器所输出的784个像素值正是判别器所期待的输入。

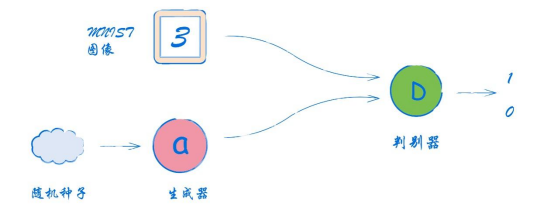

我们知道，对于给定的输入，一个神经网络的输出是不变的。然而，我们希望神经网络每次输出不同的、代表训练数据中所有数字的图像。例如，我们希望它生成的图像看起来像1、5、4、9等。为了实现这一设想，需要我们改变生成器的输入，在每个训练循环中，将一个随机值输入生成器。我们更新架构图，加入这个随机种子（random seed）。

以下是生成器的代码。

chapter_2_3_2_06.py#

from torch import nn


class Generator(nn.Module):
    """
    生成器
    """

    def __init__(self):
        super().__init__()
        self.model = nn.Sequential(
            nn.Linear(1, 200),
            nn.Sigmoid(),
            nn.Linear(200, 784),
            nn.Sigmoid()
        )

    def forward(self, inputs):
        return self.model(inputs)

检查生成器输出

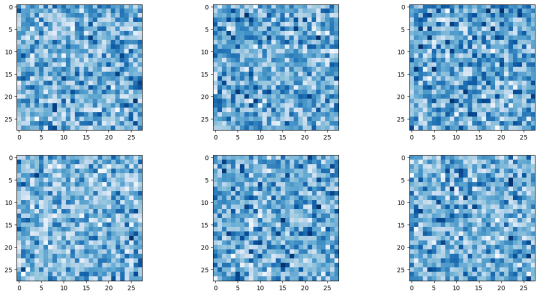

在正式训练GAN之前，我们需要检查生成器的输出格式是否正确。我们创建一个新的生成器对象，并输入一个随机种子，得到一个输出张量。我们可以通过output.shape来确认该张量有784个值。作为一幅图像，我们可以看到它是相当无规律的。这也符合我们的预期，因为这时生成器还没有经过训练。

chapter_2_3_2_07.py#

import matplotlib.pyplot as plt

from chapter_2_3_2_06 import Generator
from chapter_2_3_2_04 import generate_random

# 测试生成器
gen = Generator()
# 绘制6张结果图 —— 未经过训练的生成器
f, ax_arr = plt.subplots(2, 3, figsize=(16, 8))
for i in range(2):
    for j in range(3):
        outputs = gen(generate_random(1))
        img = outputs.detach().numpy().reshape(28, 28)
        ax_arr[i, j].imshow(img, interpolation='None', cmap='Blues')
plt.show()

训练GAN

让我们先看一下训练GAN的代码。从代码中可以看出，生成器类和判别器类的定义最明显的区别在于神经网络层的定义。

chapter_2_3_2_08.py#

import torch

from chapter_2_3_2_06 import Generator
from chapter_2_3_2_03 import Discriminator
from chapter_2_2_4_03 import train_dataset
from chapter_2_3_2_04 import generate_random

discriminator = Discriminator()
gen = Generator()
loss_function = torch.nn.BCELoss()
optimizer_d = torch.optim.Adam(discriminator.parameters())
optimizer_g = torch.optim.Adam(gen.parameters())
progress_d = []
progress_g = []
epoch_s = 10

for i in range(epoch_s):
    counter = 0
    for label, real_data, target in train_dataset:
        # (1) 用真实数据、1.0训练判别器
        output = discriminator(real_data)
        loss_d_real = loss_function(output, torch.FloatTensor([1.0]))
        optimizer_d.zero_grad()
        loss_d_real.backward()
        optimizer_d.step()
        # (2) 用生成数据、0.0训练判别器
        output = discriminator(gen(generate_random(1)).detach())
        loss_d_fake = loss_function(output, torch.FloatTensor([0.0]))
        optimizer_d.zero_grad()
        loss_d_fake.backward()
        optimizer_d.step()
        # (3) 训练生成器
        output = discriminator(gen(generate_random(1)))
        loss_g = loss_function(output, torch.FloatTensor([0.5]))
        optimizer_g.zero_grad()
        loss_g.backward()
        optimizer_g.step()
        counter += 1
        # 保存loss，输出训练进度
        if counter % 500 == 0:
            progress_d.append(loss_d_fake.item() + loss_d_real.item())
            progress_g.append(loss_g.item())
        if counter % 10000 == 0:
            print('epoch = {}, counter = {}'.format(i + 1, counter))

首先，我们创建了新的判别器和生成器对象。接着，我们运行训练循环1次。每次循环都重复训练GAN的3个步骤。

第1步，我们用真实的数据训练判别器。

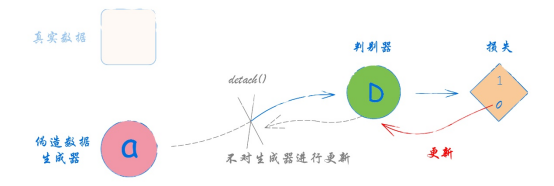

第2步，我们使用一组生成数据来训练判别器。对于生成器输出，detach() 的作用是将其从计算图中分离出来。通常，对判别器损失直接调用backwards() 函数会计算整个计算图路径的所有误差梯度。这个路径从判别器损失开始，经过判别器，最后返回生成器。但我们只希望训练判别器，这么做可以明显地节省大网络的计算成本，因此不需要计算生成器的梯度。生成器的detach() 可以在该点切断计算图。图2-61更直观地解释了这一点。

第3步，我们输入判别器对象和单数值0.5训练生成器。生成器的训练与判别器的训练稍有不同。对于判别器，我们知道目标输出是什么。而对于生成器，我们不知道目标输出，但我们训练生成器的目标很明确：生成能够骗过判别器的图片。这意味着生成器所生成的图片在经过判别器后的输出，需要最大限度地接近真实标签。因此，我们将根据判别器的损失值计算的误差梯度来更新生成器。这里没有使用detach() ，是因为我们希望误差梯度从判别器损失传回生成器。生成器的train() 函数只更新生成器的链接权重，因此我们不需要防止判别器被更新。

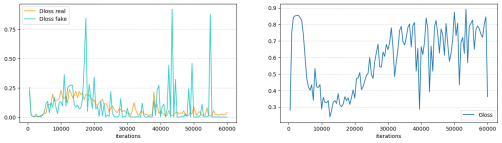

完成训练需要几分钟的时间。让我们查看一个轮次的训练后所得到的判别器和生成器的损失图。

首先观察判别器的损失图，我们分别绘制了判别器对于真实数据和生成数据的损失值。可以看到，对于两种数据输入，损失值都先下降到0，并在一段时间内保持在较低水平，表明判别器领先于生成器。接着，损失值上升到0.25左右的位置，这表明判别器和生成器旗鼓相当。不过，判别器随后再次发力，损失值下降并趋近于0，表明该生成器没能学会骗过判别器。

对比观察生成器损失图。起初，判别器能够正确识别生成的图像，这是损失值偏高的原因。接着，生成器和判别器达到一些平衡，损失值下降到0.25上方并保持一段时间。随着训练的继续，判别器再次超过生成器，生成器损失值再度升高。

此时，我们查看生成器生成的图像，可以发现生成的图像不是随机噪声，而是有某种形状。生成器最终能否学会生成手写数字呢？让我们继续运行代码，再训练9个轮次。

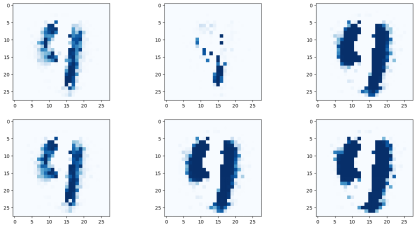

完成总共10个轮次的训练后，我们再次查看生成器输出的多幅图像，它们与真实的手写数字图像很像！然而，不难发现，这些图像显示的内容几乎都是相同的，像是在显示着同一个数字9。

即使图中显示的数字并不完美，但生成器却已经学会了创建类似的图像，我们用相对简单的代码实现了一个重要的工作！此部分完整代码可参考附录或扫描二维码下载。

待处理

待开源后提供下载github链接

改良GAN

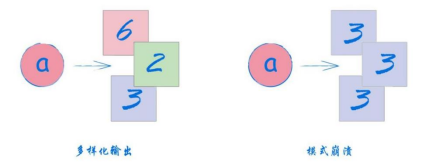

刚刚看到的现象，在GAN训练中非常常见，称为模式崩溃（mode collapse）。在MNIST的案例中，我们希望生成器能够创建代表所有10个数字的图像。当模式崩溃发生时，生成器只能生成10个数字中的一个或部分，无法达到要求。

发生模式崩溃的原因还在分析研究中，许多相关的研究正在进行。下面的一些方法可以用来提高判别器对生成器反馈的质量。

（1）使用二元交叉熵BCELoss()代替损失函数中的均方误差MSELoss()。在神经网络执行分类任务时，二元交叉熵更适用。相比于均方误差，它更大程度地奖励正确的分类结果，同时惩罚错误的结果。

（2）将神经网络中的信号采用LayerNorm()进行归一化，以确保它们的均值为0。同时，归一化也可以有效地限制信号的方差，避免较大值引起的网络饱和。

（3）使用Adam优化器代替SGD优化器，并同时用于判别器和生成器。

（4）在生成过程的起始点提供更多的输入种子，且都是随机值。

（5）根据判别器和生成器的特点，输入不同的随机种子。对MNIST数据集来说，目前的测试是将判别器的性能与随机判断进行对比，输入判别器的随机值需要在0～1的范围内均匀抽取，对应真实数据集中图像像素的范围；输入生成器的随机值不需要符合0～1的范围，从一个平均值为0、方差为1的正态分布中抽取种子更加合理。

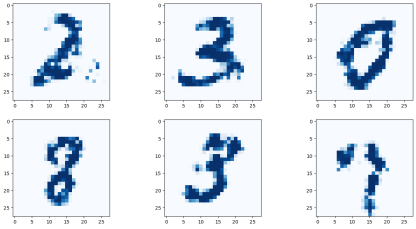

我们根据上述的方法对程序进行改进，选用BCELoss替代MSELoss，Adam代替SGD优化器。然后我们对神经网络进行修改，换用LeakyReLU作为激活函数，并在激活函数前使用LayerNorm对数据进行归一化，让数据尽可能集中在激活函数的敏感区域。同时，我们将生成器输入的随机噪声改为100个，并修改生成随机噪声的函数，换用torch.randn()函数，它将生成符合均值为0的标准正态分布的随机数。经过10轮的训练，生成器的生成结果如下图所示，它成功地生成了多种数字！

改良GAN训练的完整代码可参考附录或扫描二维码下载。

待处理

后续附链接, chapter_2_3_2_09.py

除了以上提到的方法外，还有更多改良方法有待我们继续探索，请读者大胆尝试。

备注

如果达到了平衡:生成器的BCELoss和MSELoss应该分别是什么？

理论上，一个经过完美训练的GAN的最优MSELoss为0.25，最优BCELoss为ln 2。

回顾2.1.2小节中对损失函数的介绍，MSELoss的计算公式为：

\[ MSELoss=\frac {1}{n} \sum_{i=1}^{n}(y_i-f_i(x))^2) \]

对于一个经过完美训练的GAN，它的生成器能够实现以假乱真，鉴别器也能将真实模式与生成的假数据区别开来。在接收到以假乱真的生成数据时，鉴别器无法辨别输入的数据是真实的还是生成的，因此将输出0.5。代入公式(1)即可得到结果为0.25。

BCELoss是二分类专用的交叉熵计算函数。它的计算公式跟CELoss相同，但由于二分类的真实标签只有0、1两种可能，因此对于每个标签有：

\[\begin{split} BCELoss_i=\begin{cases} -log \ p(y_i) , \ y_i = 1 \\ -log(1-p(y_i)), \ y_i =0 \\ \end{cases} \end{split}\]

其中yi是真实标签，p(yi)是模型输出的yi的概率。对于生成器生成的以假乱真的数据，标签y = 0，而鉴别器难以作出判断，因此会输出0.5，代入即可得到BCELoss = log 2。
