5.4.1. 钢筋混凝土梁柱节点三维钢筋排布实例#

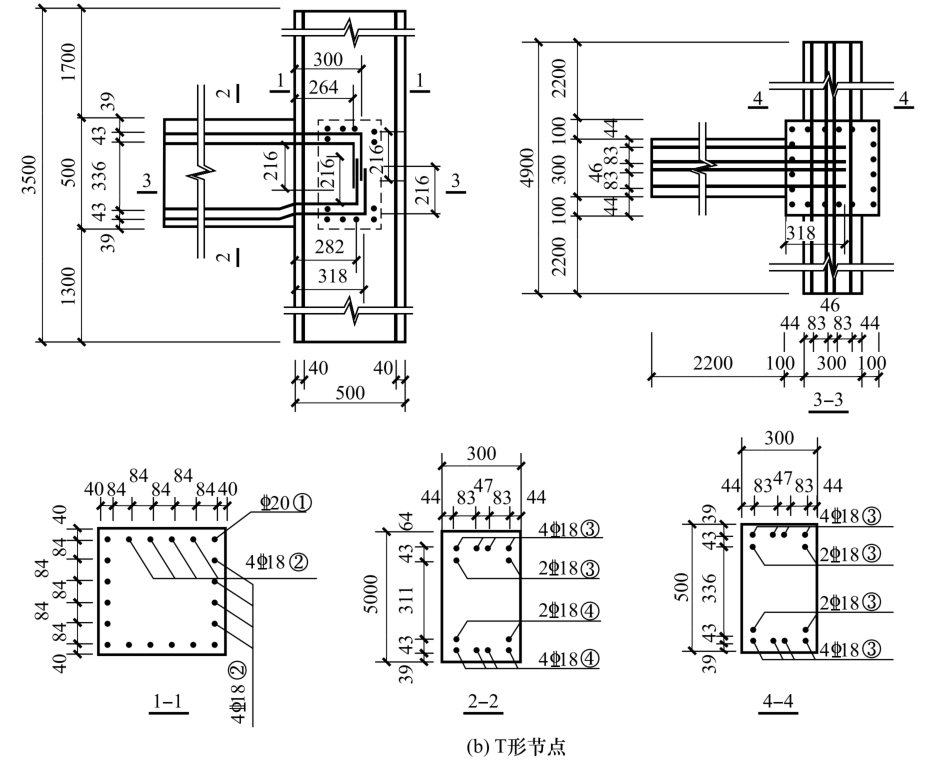

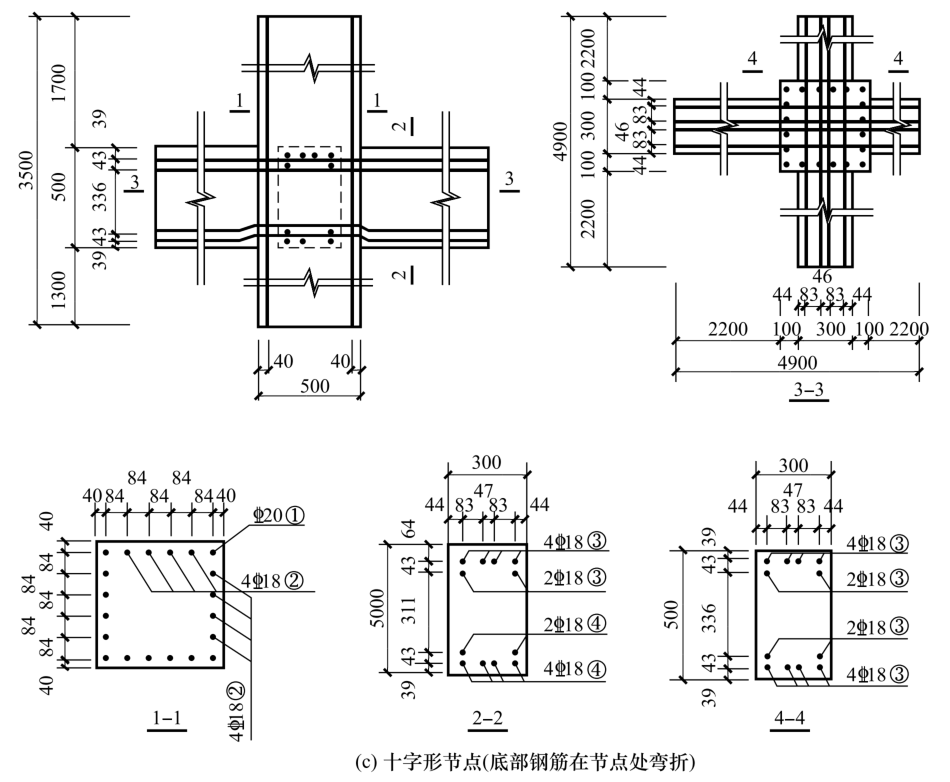

在本节中，我们将对下图所示三个典型钢筋混凝土梁柱节点的钢筋自动排布进行实验验证。在钢筋混凝土结构梁柱节点核心区，由于梁柱钢筋纵横交错且紧密布置，因此很容易发生钢筋的碰撞问题。图中柱高均为3500mm，柱截面尺寸为500mm×500mm，柱内角部纵筋为4根直径20mm的钢筋，其余16根为直径为18mm的钢筋。梁的截面尺寸为500mm×300mm，且有12根直径为18mm的纵向钢筋位于梁的顶部和底部。
